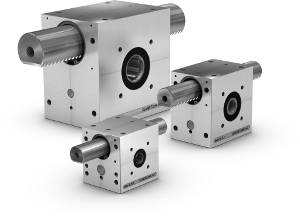

Реечная система линейного перемещения lean SL® с цилиндрической направляющей
Реечные системы линейного перемещения на цилиндрической направляющей для простых,
синхронных подъемных движений и линейного перемещения, особенно подходят когда не требуется
компенсировать поперечное усилие, или когда точность перемещения уже обеспечена. Реечные направляющие lean SL® -
это экономичная альтернатива домкратам lifgo®, они доступны 3 размеров в 2 исполнениях.
Уникальные особенности реечных линейных направляющих lean SL®
- Применяются в простых экономичных подъемных устройствах
- Хорошее сопротивление изгибу благодаря большому диаметру и широкому профилю рейки
- Прочные втулки скольжения
- Простая конструкция, высокая повторяемость позиционирования
- Средняя скорость подъема, точное позиционирование в направлении подъема
- Много опций благодаря множеству вариантов установки
- Большой срок службы
- Защита рейки - простая и гибкая
- 4 варианта конца вала с шестерней для всех типов соединения
Технические характеристики
| lean SL® | SL 5.0 | SL 5.1 | SL 5.3 | ||
| Усилие подъема | Fmax | Н | 800 | 2000 | 8000 |
| Макс. скорость подъема | vmax | м/с | 0,6 | 0,6 | 0,6 |
| Ускорение | amax | м/с2 | 30 | 30 | 30 |
| Крутящий момент | Mmax | Нм | 8 | 40 | 240 |
| КПД | η | 0,8 | 0,8 | 0,8 |

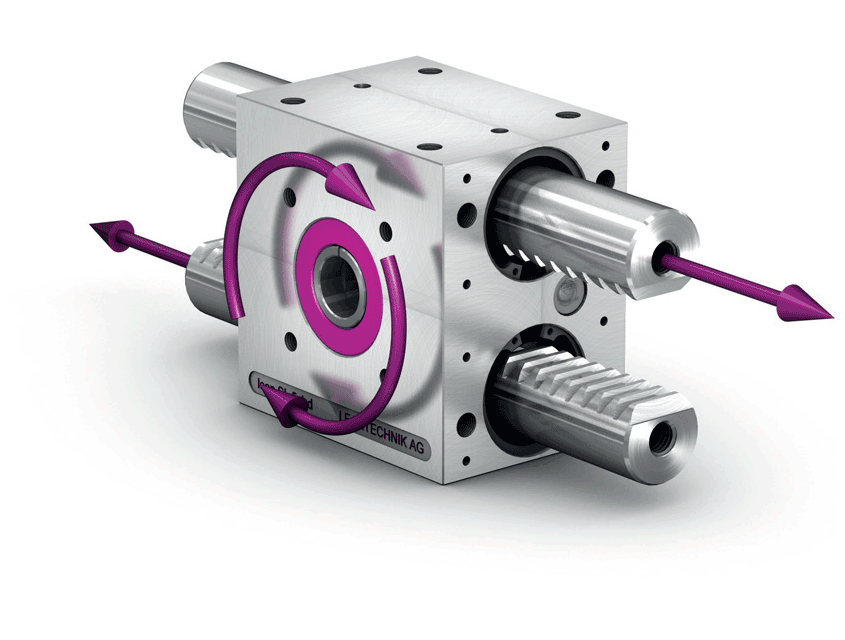

lean SL® double - двойная версия реечной направляющей lean SL®: для центрирования и захвата
Реечная линейная направляющая lean SL® double снабжена двумя реечными валами, эти направляющие доступны в размерах 5.0, 5.1 и 5.3.
Эти модели могут использоваться для центрирования и/или захвата, например в челночных системах.

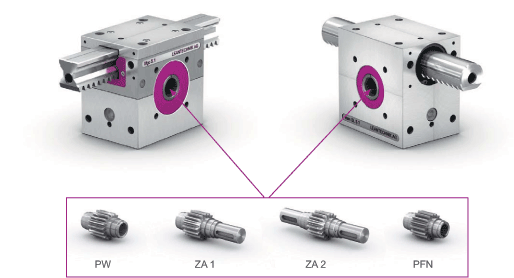

Возможности соединения для lean SL® и lifgo®
Наряду с профильными валами (PW) для жесткого соединения , доступны три дополнительных конца вала с шестерней,
варианты с одной осью (ZA1), с осью с двух сторон (ZA2) и под шпоночный вал (PFN). Размеры зависят от варианта привода.
Варианты со шпоночным пазом и шпилькой подходят для динамичных перемещений с небольшим люфтом, нагрузок переменного направления.
