Портальные системы
Применение систем линейного перемещения leantranspo®

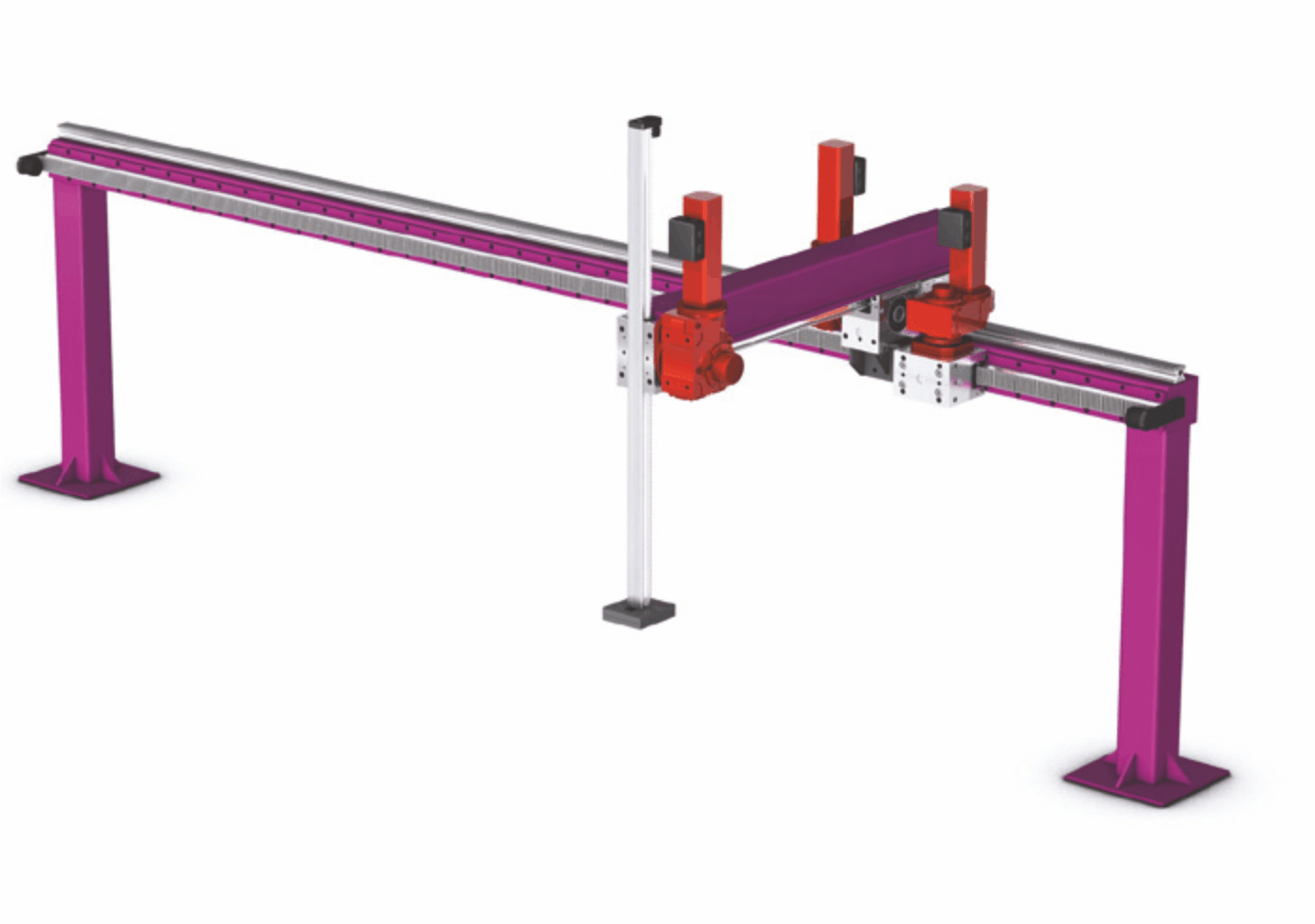

Трехкоординатная система линейного перемещения
Продольное перемещение производится по двум направляющим lifgo® linear. Для поперечного и вертикального перемещения используется по одной направляющей lifgo® linear. Система предназначена для захвата и укладки изделий слева и справа от портальной балки.-

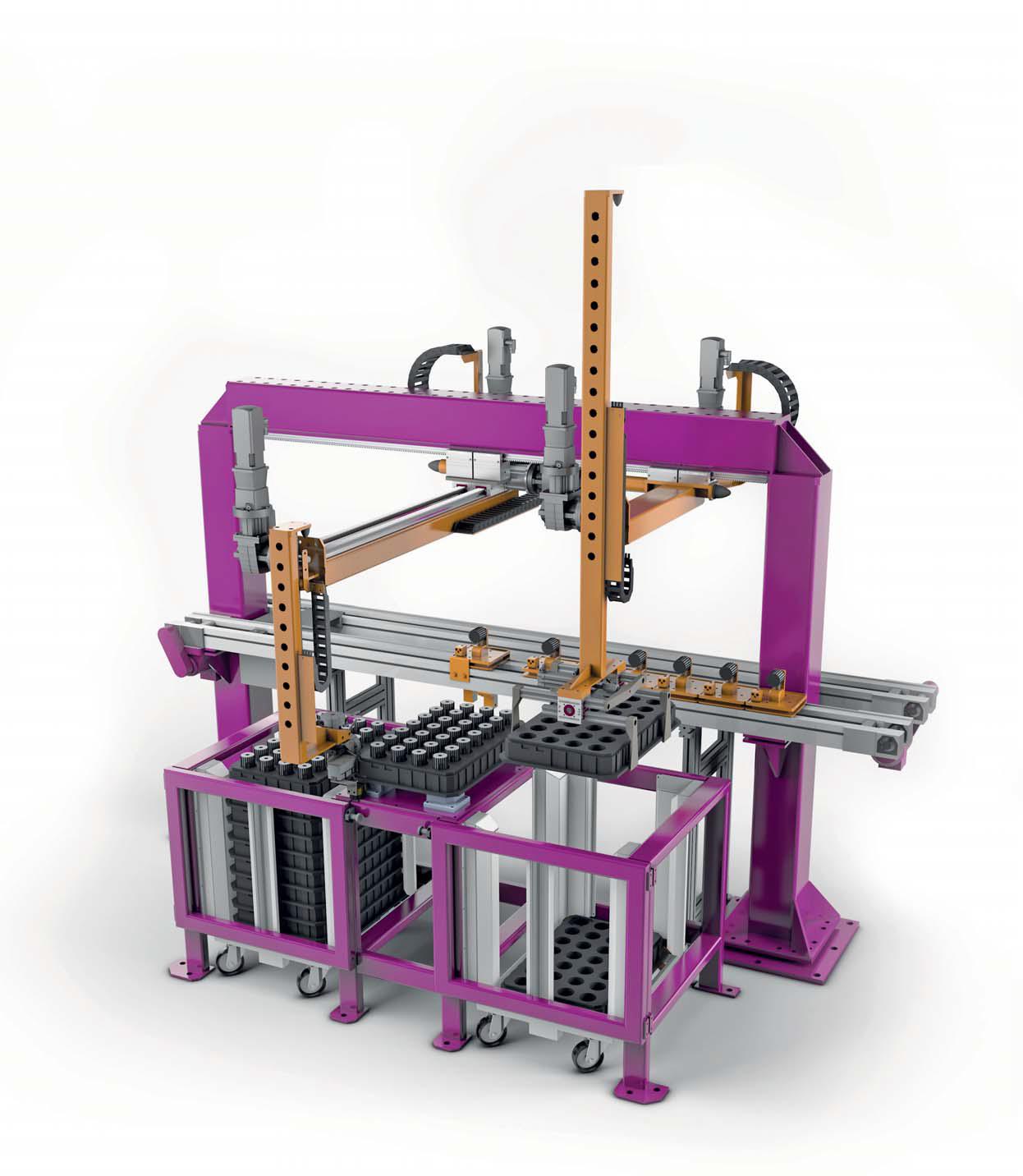

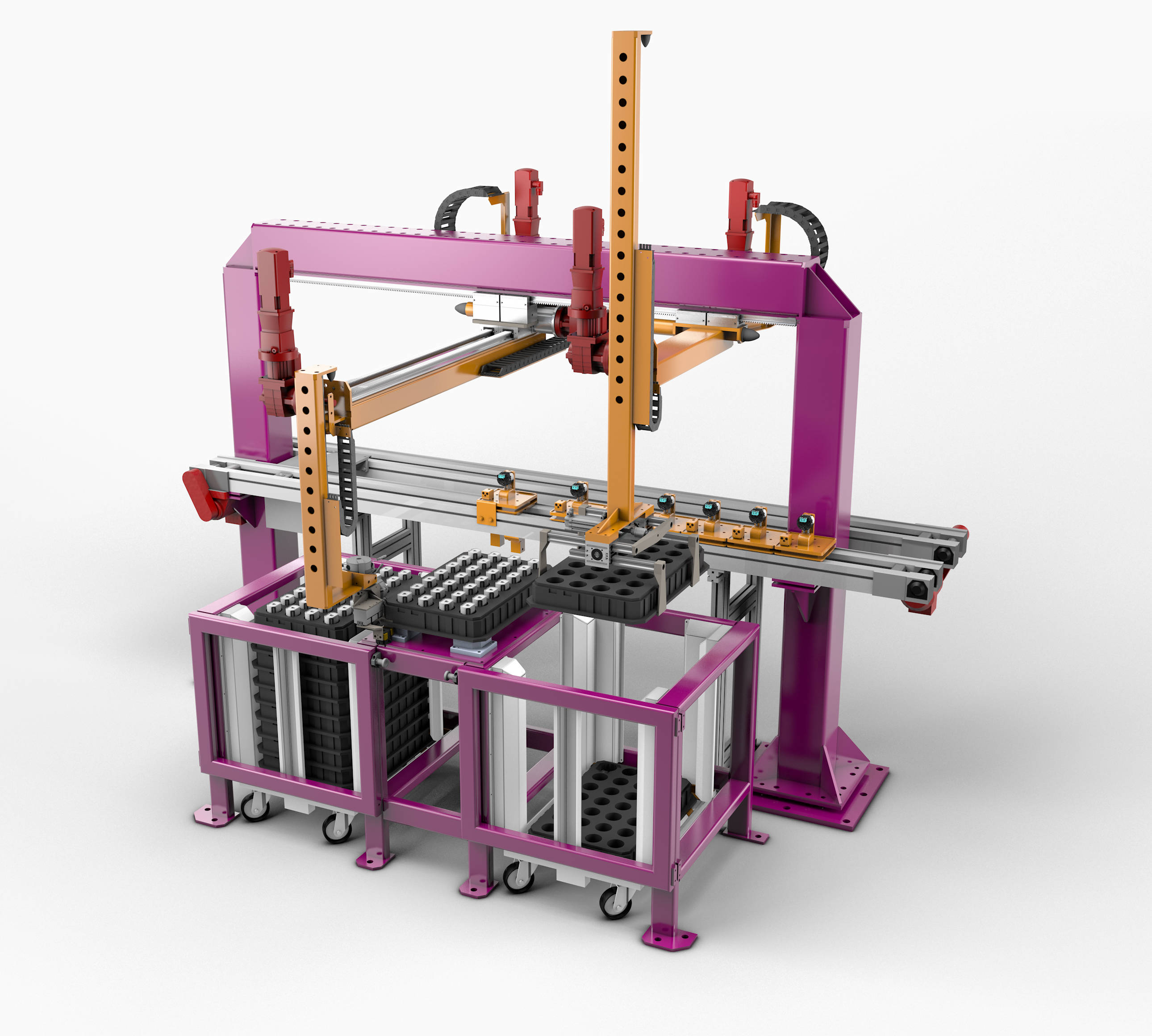

Портальная система с трехосевым захватным устройством и двухосевым укладчиком
Комплексная подъемно-транспортная машина, сочетающая в себе два устройства типа «взять и переложить».
Это двухкоординатный укладчик ящиков и трехкоординатное захватное приспособление. Автоматический укладчик извлекает
ящик с заготовками из левой стопки и кладет его в центр. Захватное устройство (слева) перемещает заготовки на
конвейерную ленту. Когда ящик опустошен, укладчик помещает его в правую стопку.
Укладчик для перемещения ящиков сконструирован при помощи сдвоенных модулей типа lifgo® double и линейных модулей lifgo® linear.
Захватное устройство собрано на основе двух параллельно установленных модулей lifgo® double, к концам зубчатых реек которых прикреплены зажимы. При вращении привода захватное устройство сжимается и разжимается, то есть работает как тиски.
